ブレーカー——正式には過電流遮断器——は、回路に流れすぎた電流を断ち切る安全装置です。内線規程は、その選び方をはっきり決めています。合言葉は「ブレーカーは電線とセット」。この一言の意味が分かると、電気の安全の核心が見えてきます。ご自宅の分電盤を思い浮かべながらお読みください。
やさしい解説

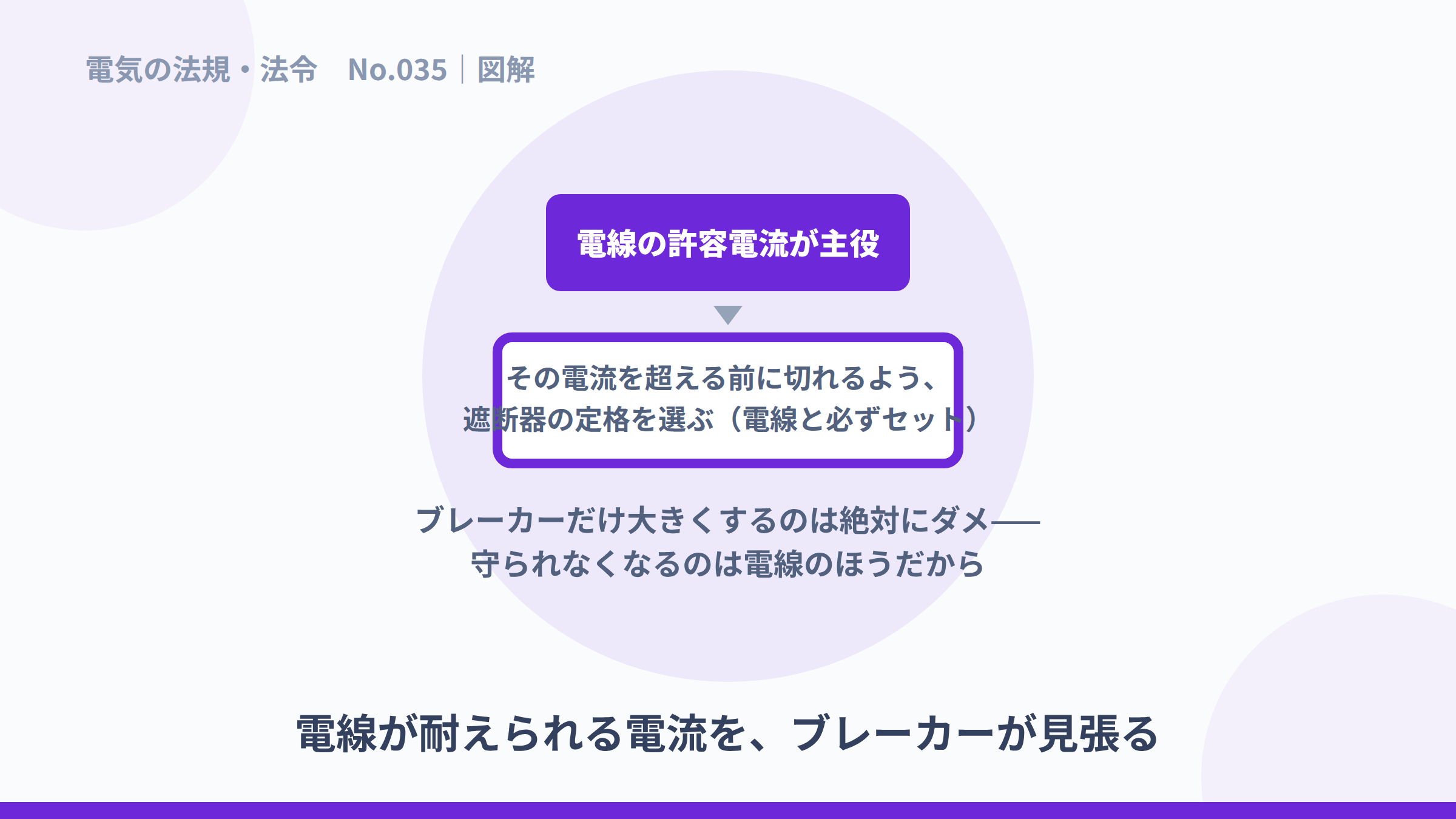

ブレーカーが守っている相手は、実は機器ではなく「電線」です。第32回で見たとおり、電線には許容電流という体力の上限があります。その上限を超える電流が流れ続ける前に電気を断つ——それがブレーカーの役目。だから遮断器の定格は、電線の許容電流を超えないように選びます。20Aのブレーカーの先には、20Aに耐える電線。この組み合わせが崩れると、守りは成立しません。番人の目盛りは、守るべき相手に合わせる——それだけの話なのです。
やってはいけない典型が、「よく落ちるから」とブレーカーだけ大きなものに交換することです。30Aのブレーカーの先に、18Aしか耐えられない電線が残っていたら？ 電線は限界を超えて発熱しても、ブレーカーは平然と通し続けます。守られなくなるのは電線のほう——つまり壁の中で火災の下ごしらえが進むのです。ブレーカーが頻繁に落ちる正しい対処は、回路の増設や使い方の見直しです。
暮らし・現場との関わり
ご家庭でブレーカー交換を考える場面があったら、この記事を思い出してください。ネット通販でブレーカー単体は簡単に買えますが、交換は資格の要る工事であるうえ、選定を誤れば「落ちない代わりに燃える」設備になりかねません。分電盤まわりの違和感——焦げたにおい、樹脂の変色、動作の渋さ——があれば、交換より先にまず点検です。「よく落ちる」は、設備からの相談ごとと受け止めてください。
私たちが分電盤を交換するときは、既設の電線の太さを一本ずつ確かめて、遮断器の定格を決めます。図面と現物が違うことも珍しくないからです。地味な確認作業こそが、「電線とセット」の原則を現場で守る方法です。確認の手間を惜しまないことが、安全へのいちばんの近道だからです。
まとめ
ブレーカーの主役は電線。遮断器の定格は電線の許容電流とセットで決まり、勝手な格上げは守りを壊します。番人と電線、セットで健やかに。次回は、長い配線にひそむ落とし穴——電圧降下の制限です。
※本記事は2026年7月時点の制度をもとに、内容をやさしく要約したものです。個別の判断は一次情報や専門家にご確認ください。
